満徳寺鐘楼修理工事

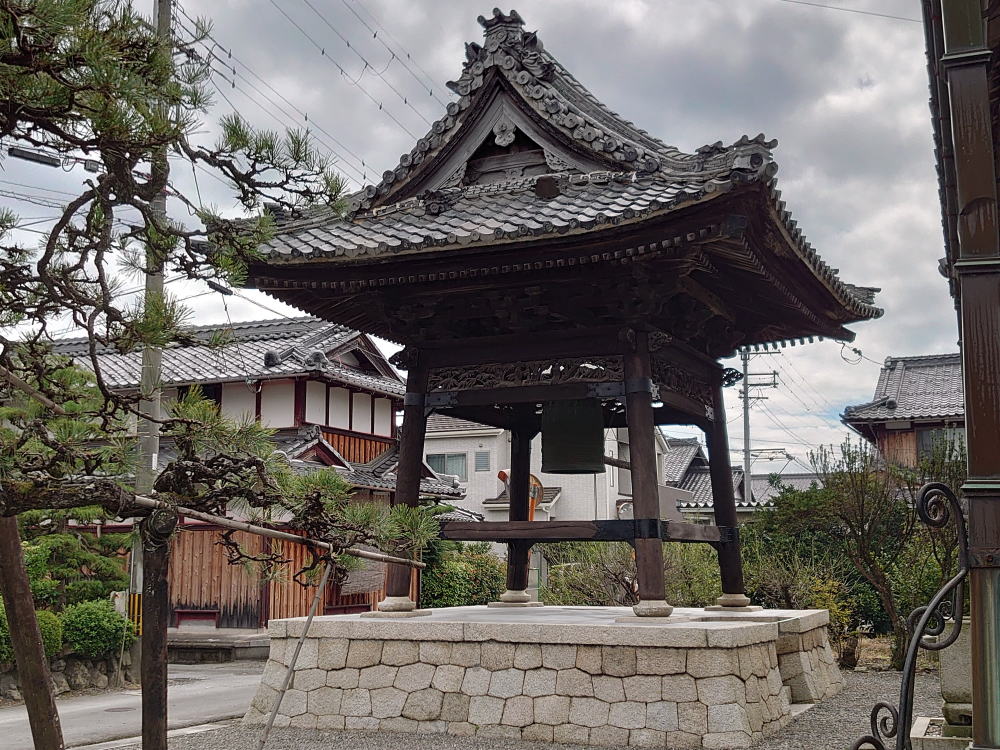

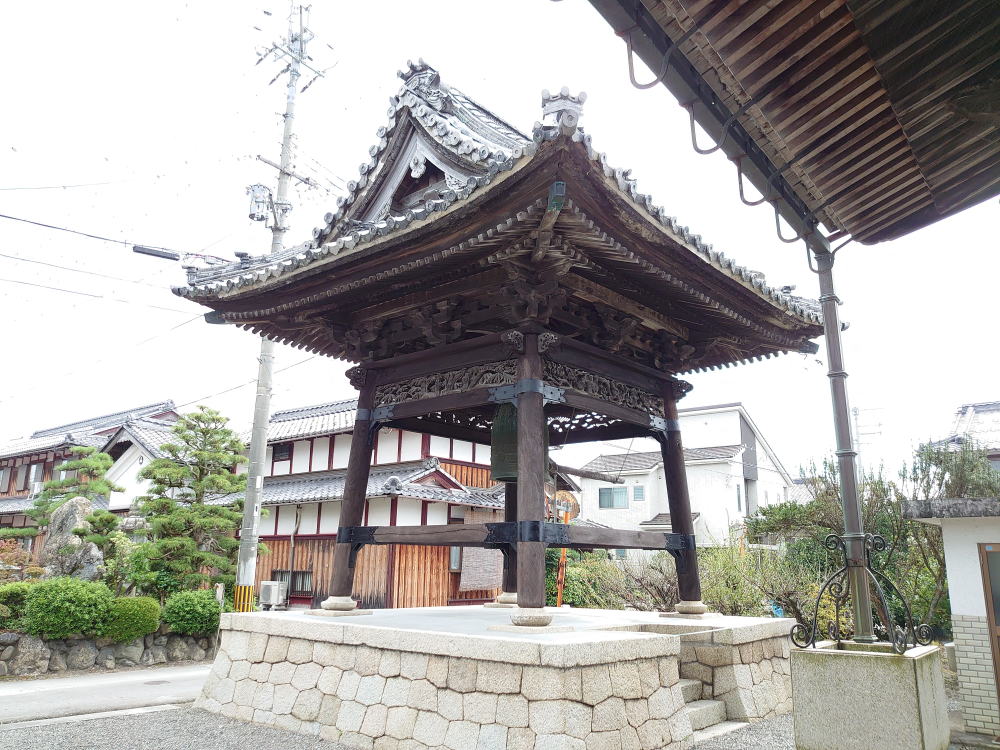

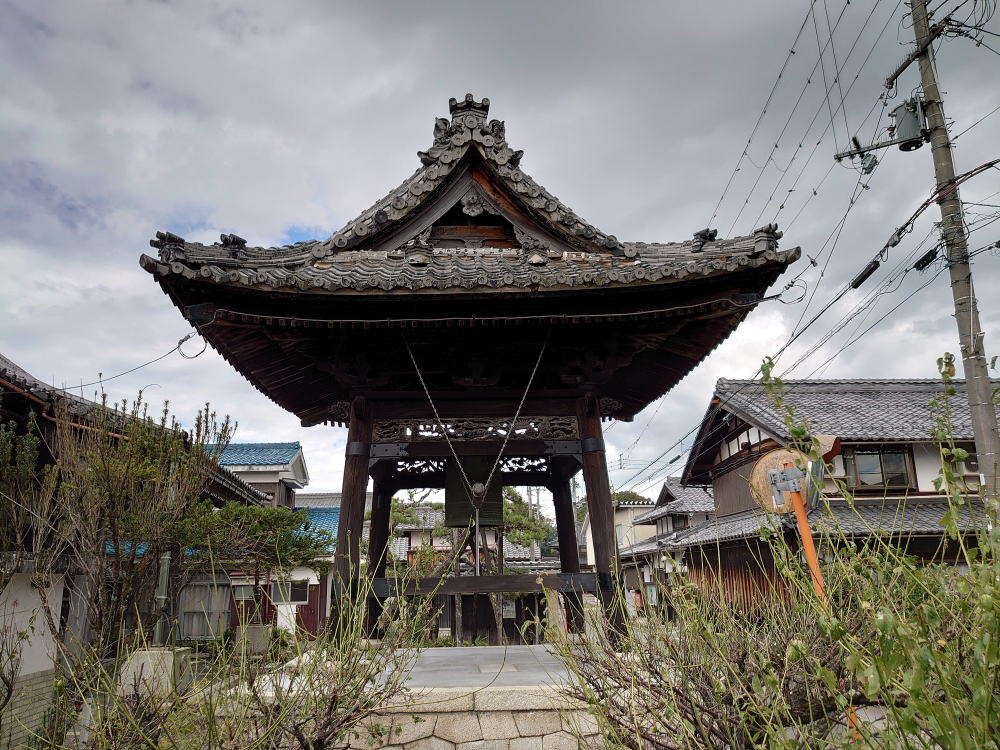

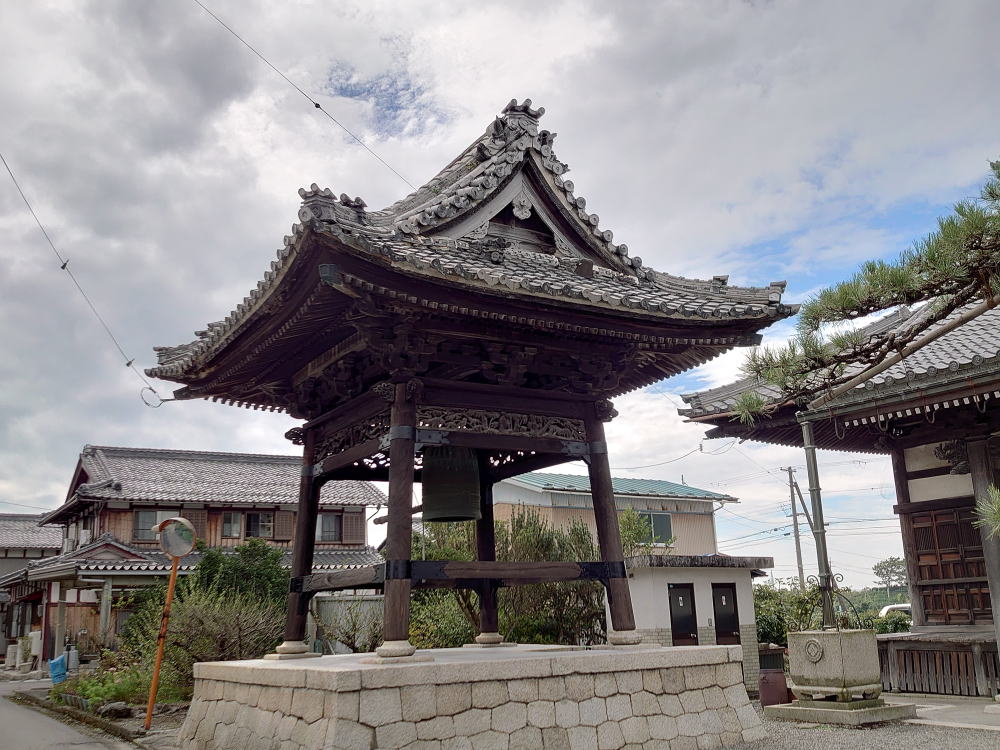

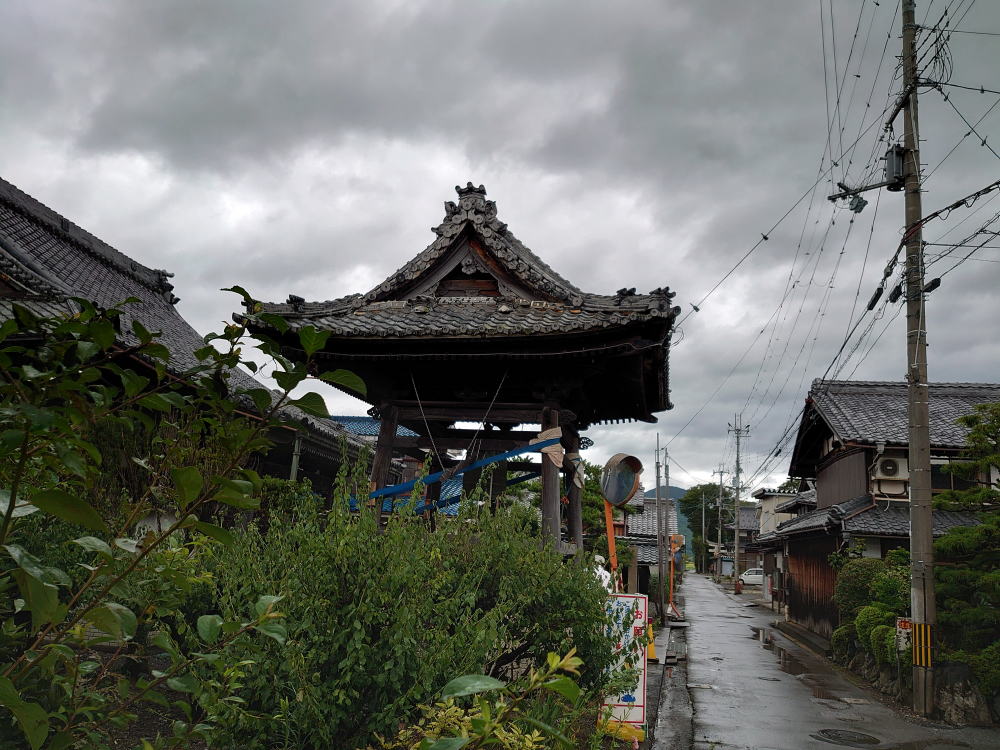

修理完了写真







修理完了写真






修理完了写真






修理完了写真

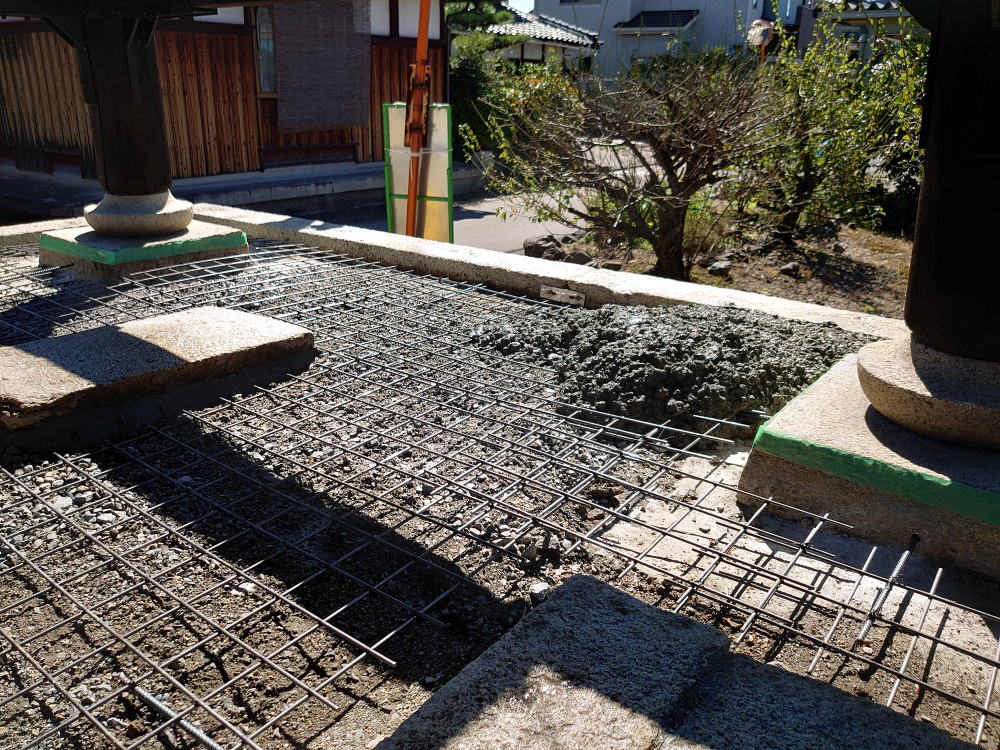

土間コンクリート打ち

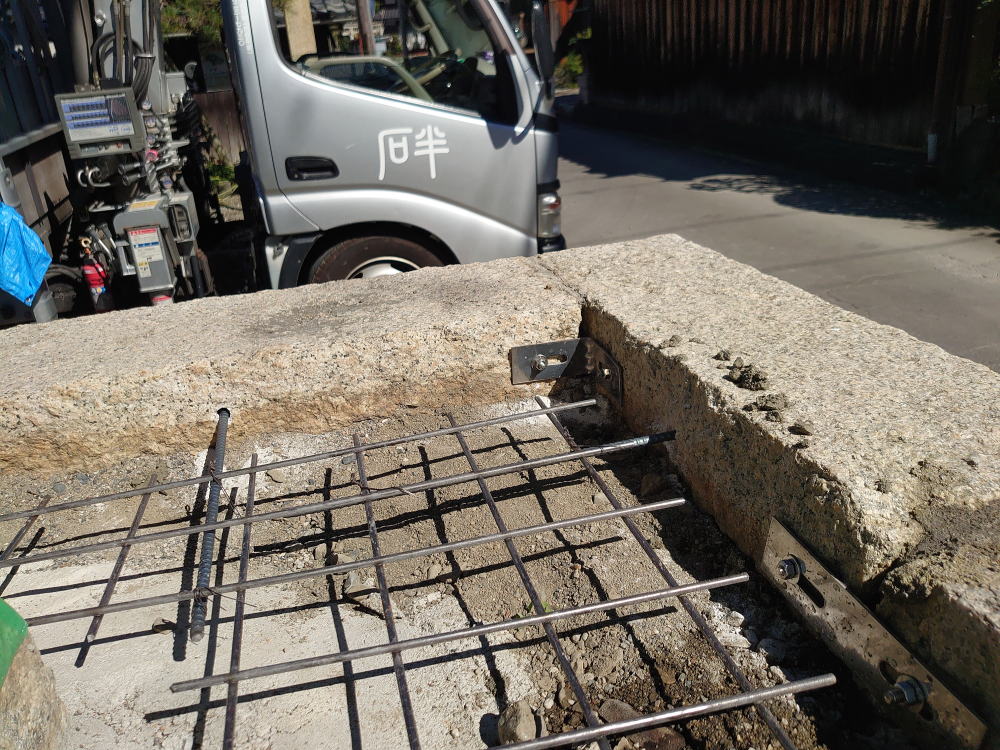

葛石の継手位置にステンレス金物補強

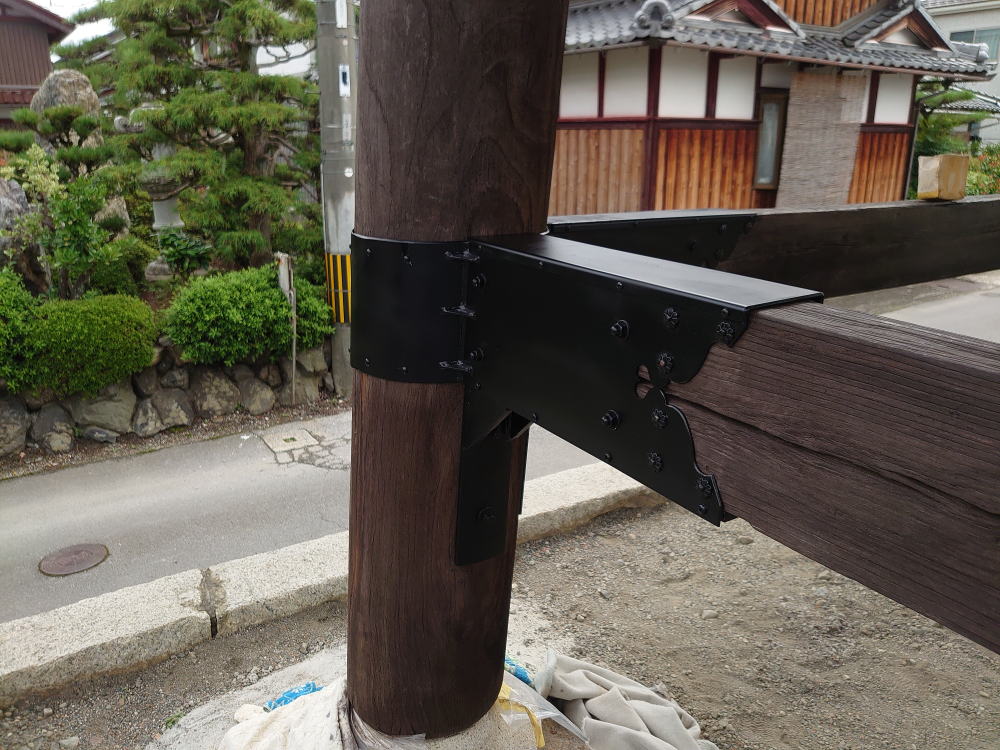

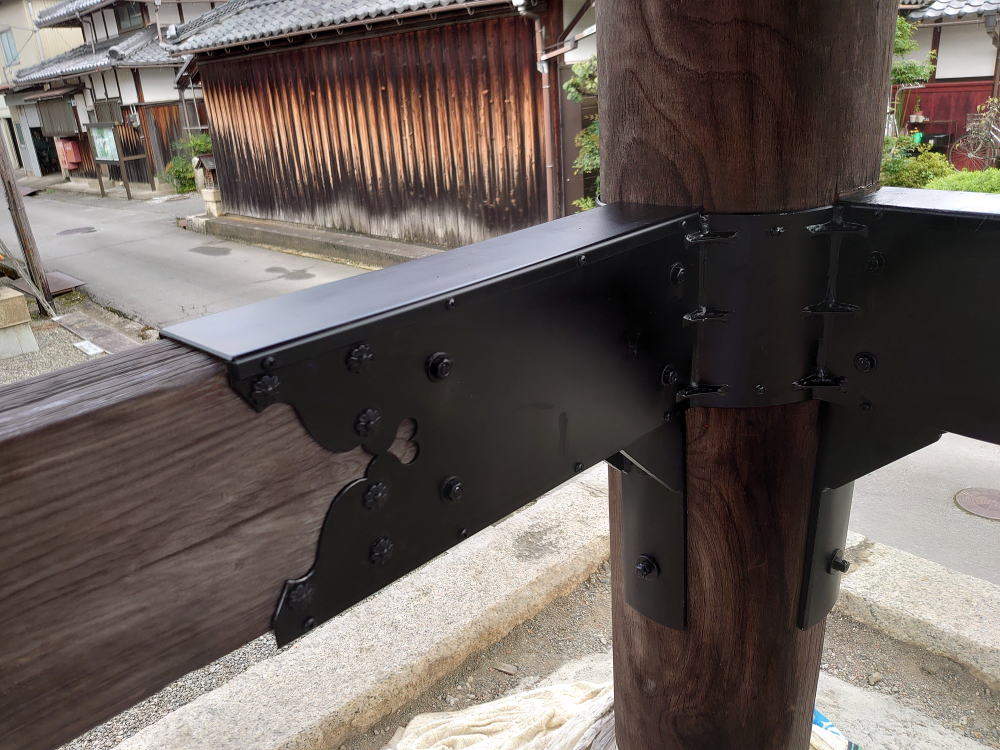

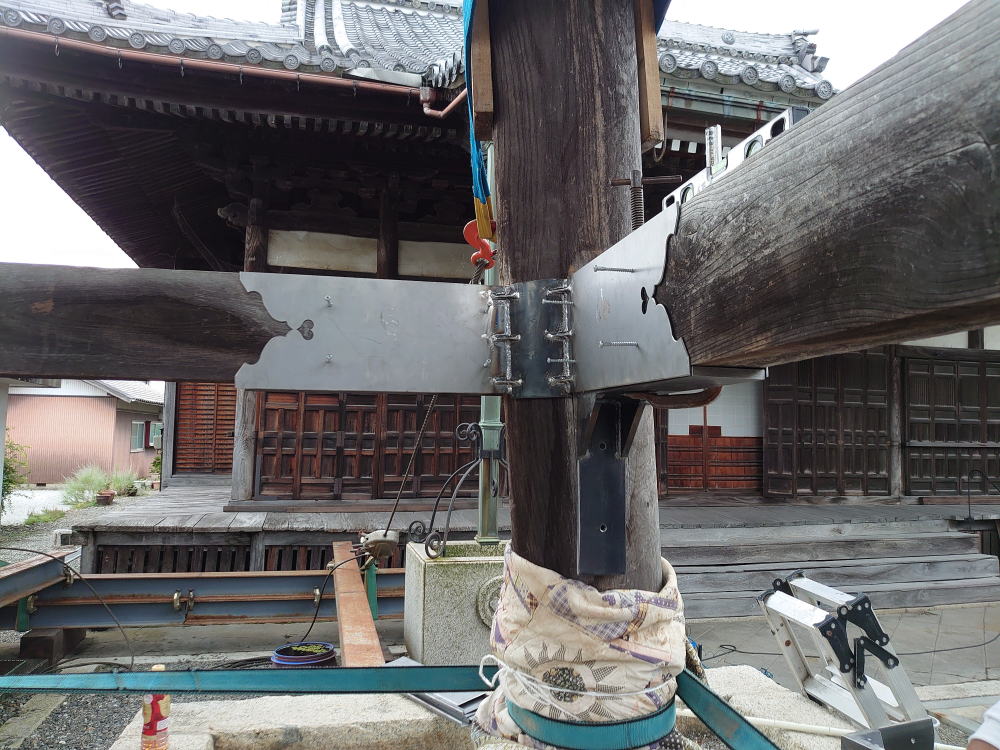

柱足固め貫仕口に補強金物設置






柱足固め貫仕口に補強金物設置






既存金物のペンキ塗り補修






柱足固め貫仕口に補強金物仮合わせ角度調整






柱足固め貫仕口に補強金物仮合わせ

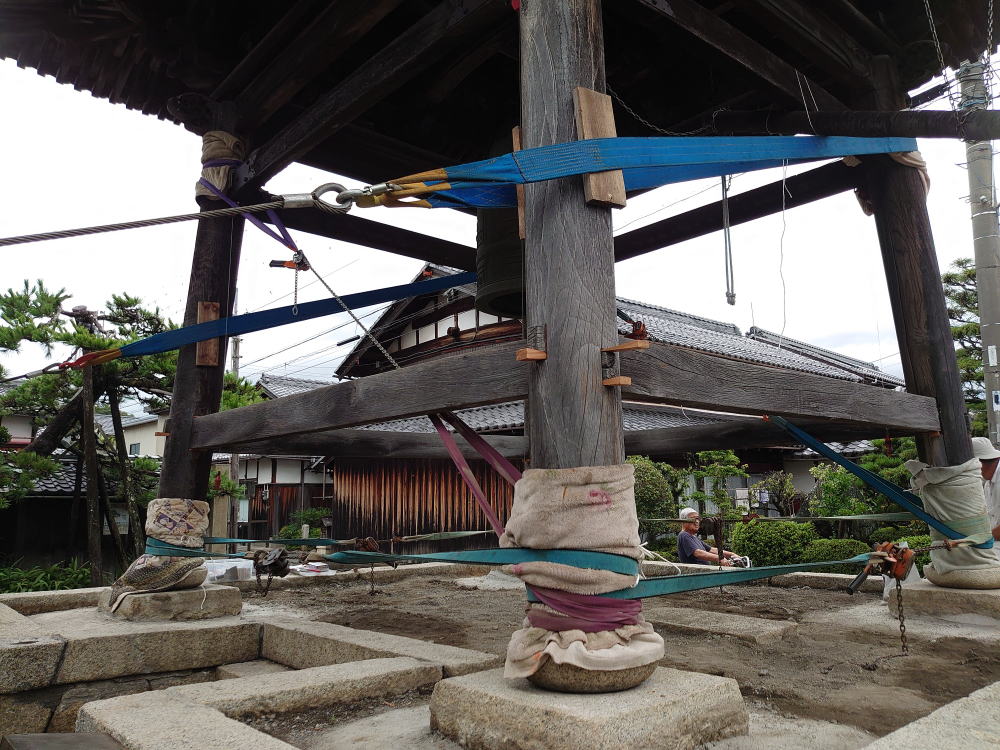

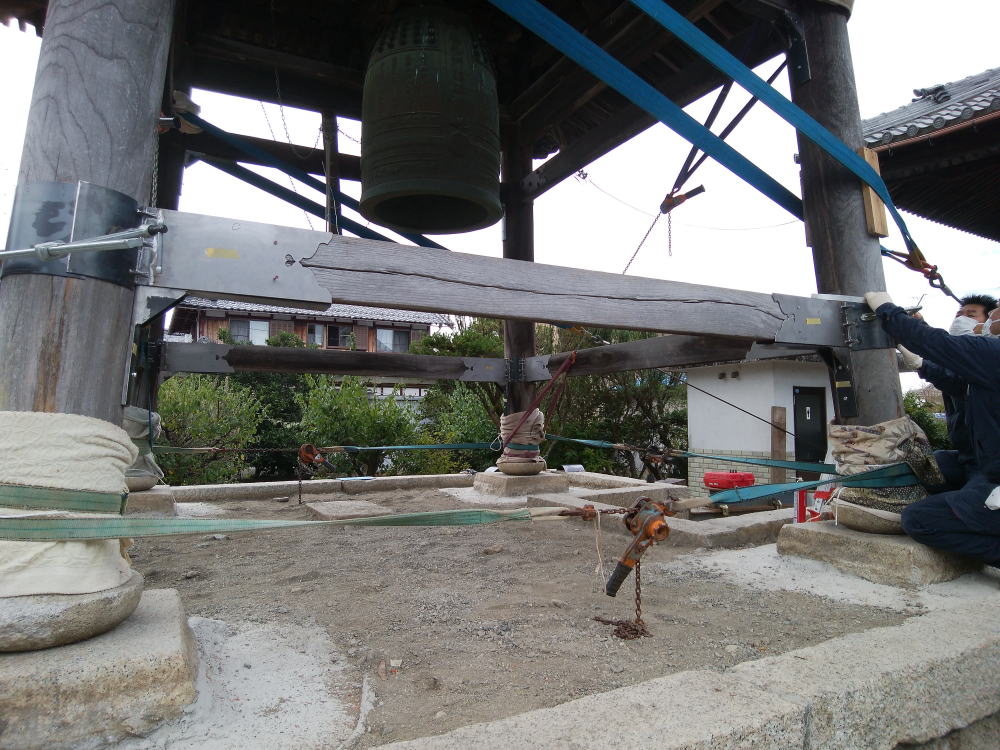

軸組建て起こし状況






軸組建て起こし状況

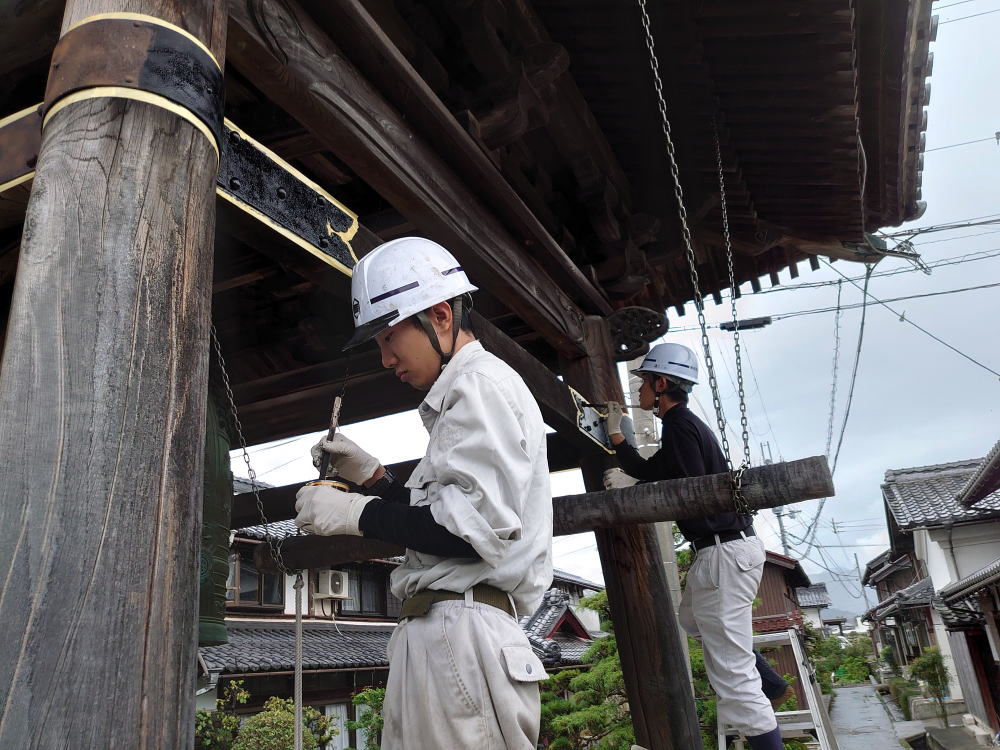

軸組建て起こし、柱胴付き締め直し、長ホゾ背楔打ち状況

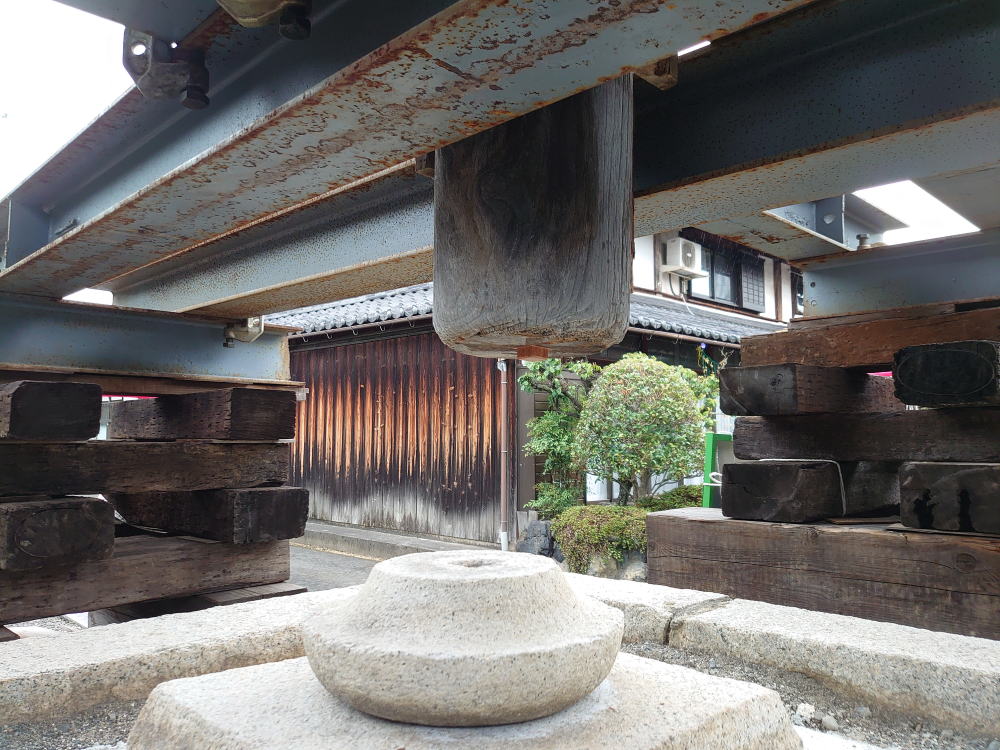

揚家降し作業






揚家降し作業







柱ダボ取付

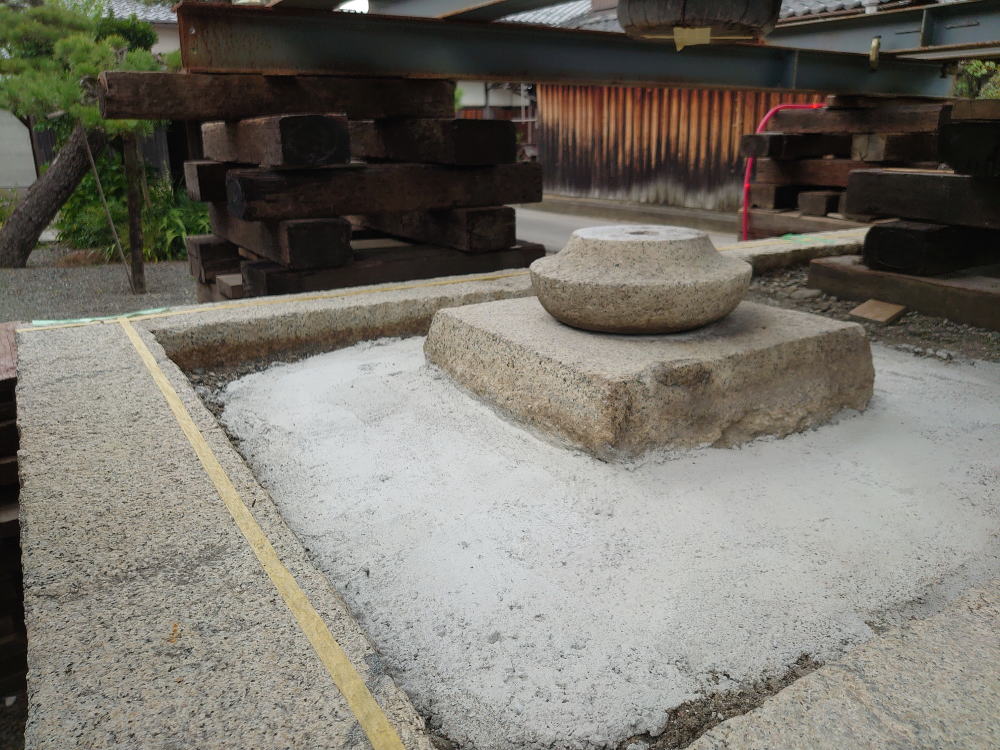

礎石、礎盤取付完了






礎石、礎盤取付完了

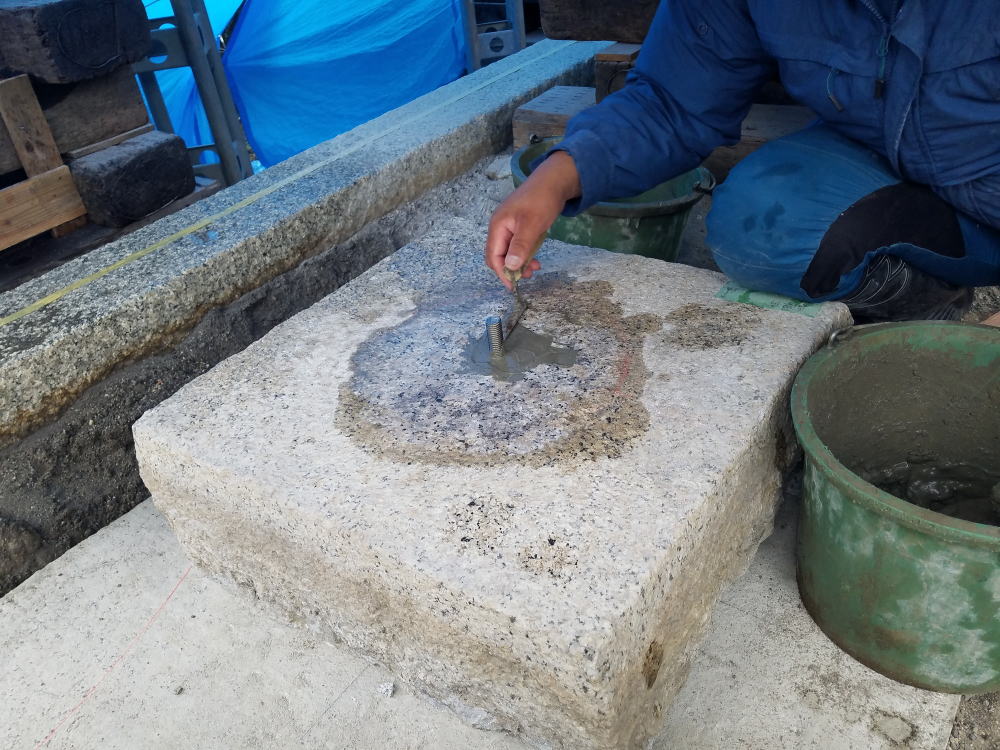

礎石、礎盤ズレ止めステンレスダボ取付

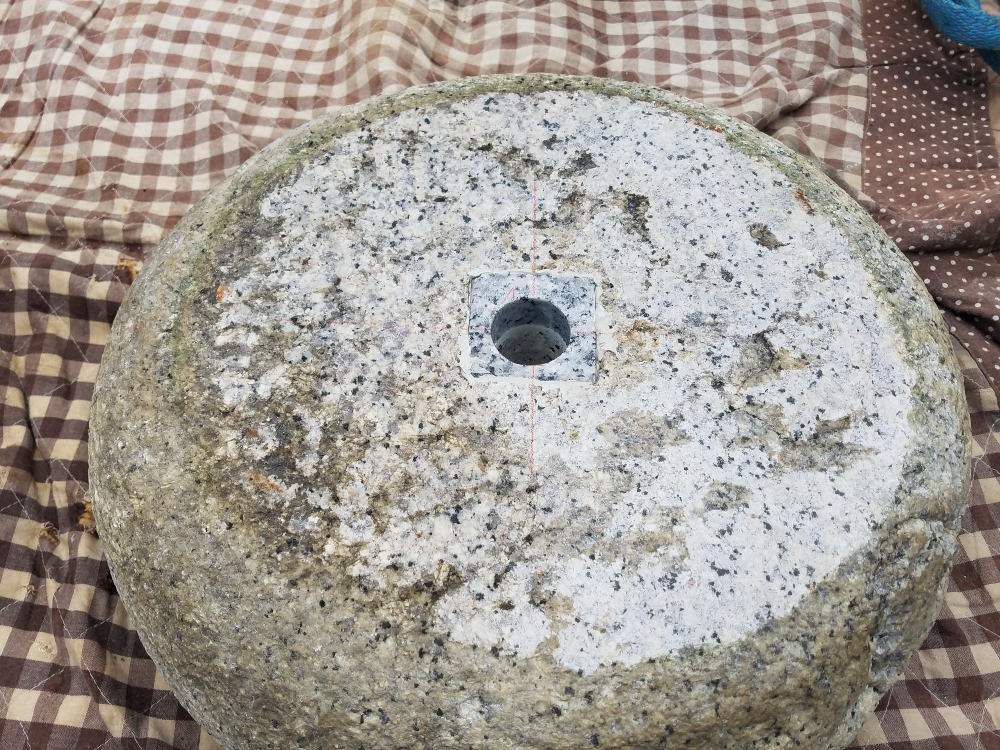

礎盤ダボ穴開け完了

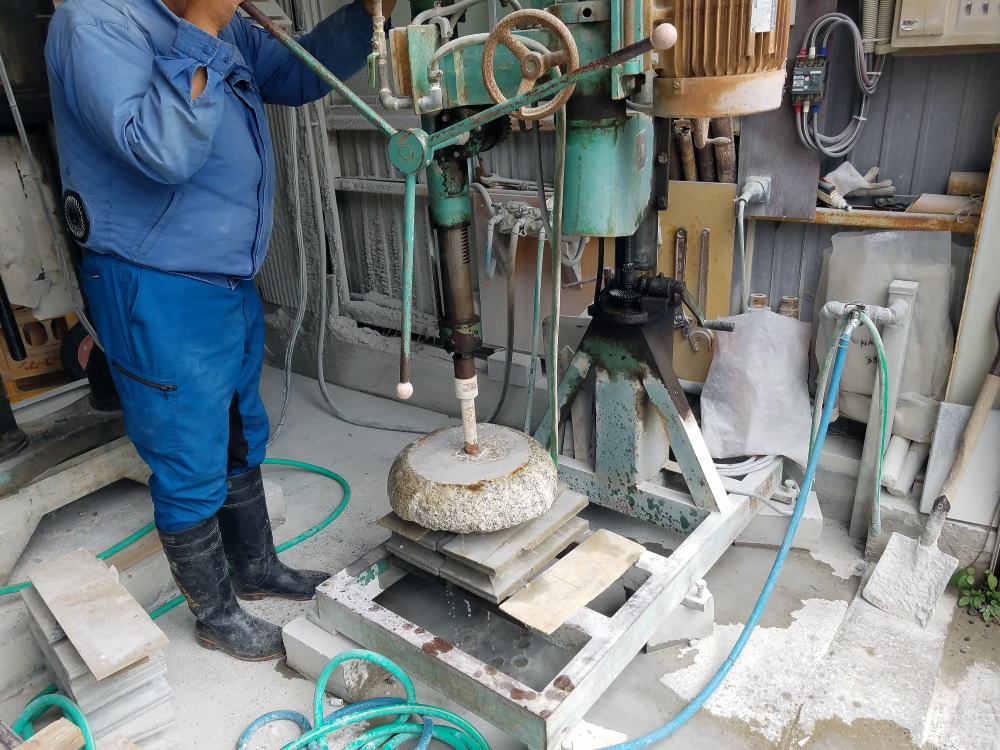

礎盤ダボ穴開け

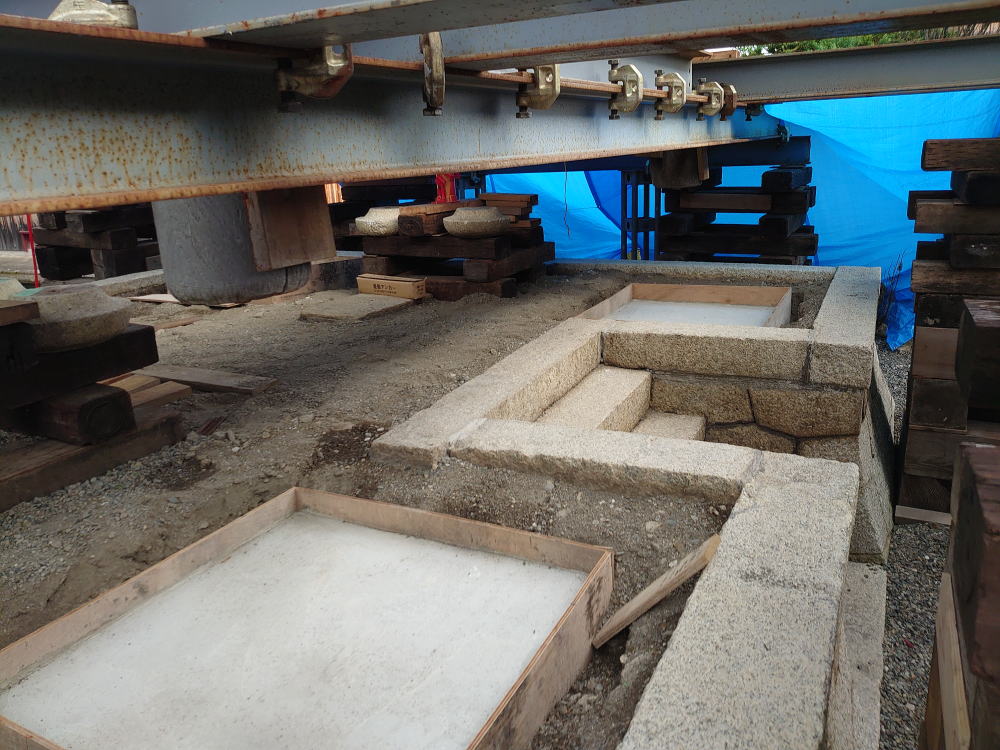

礎石ベースコンクリート打ち

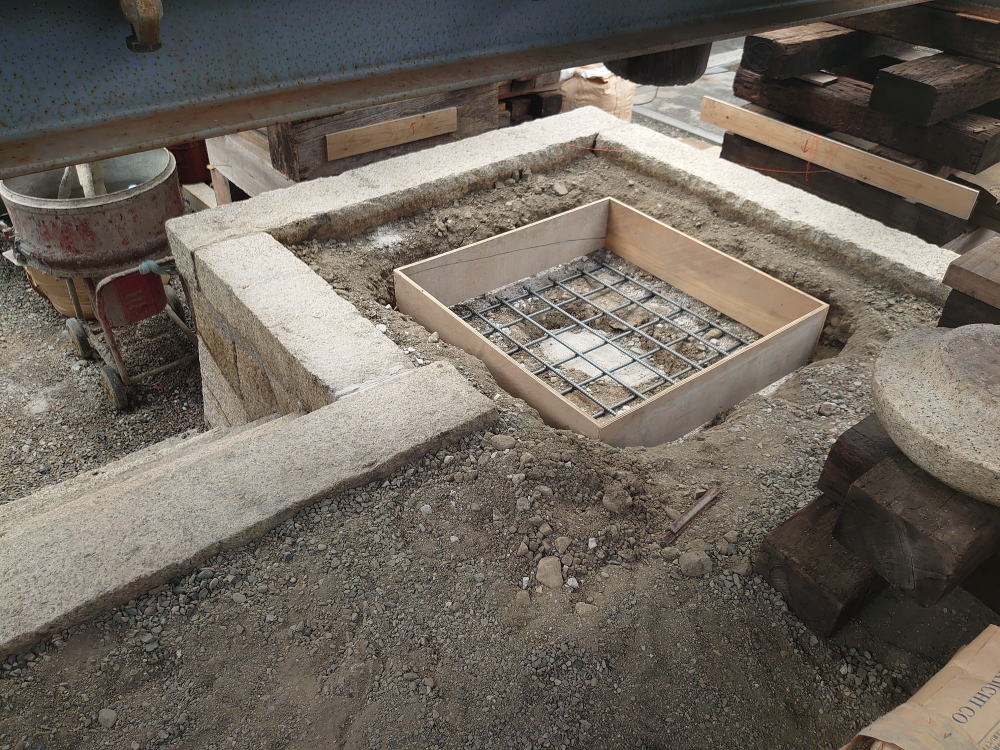

礎石 ベースコンクリート配筋

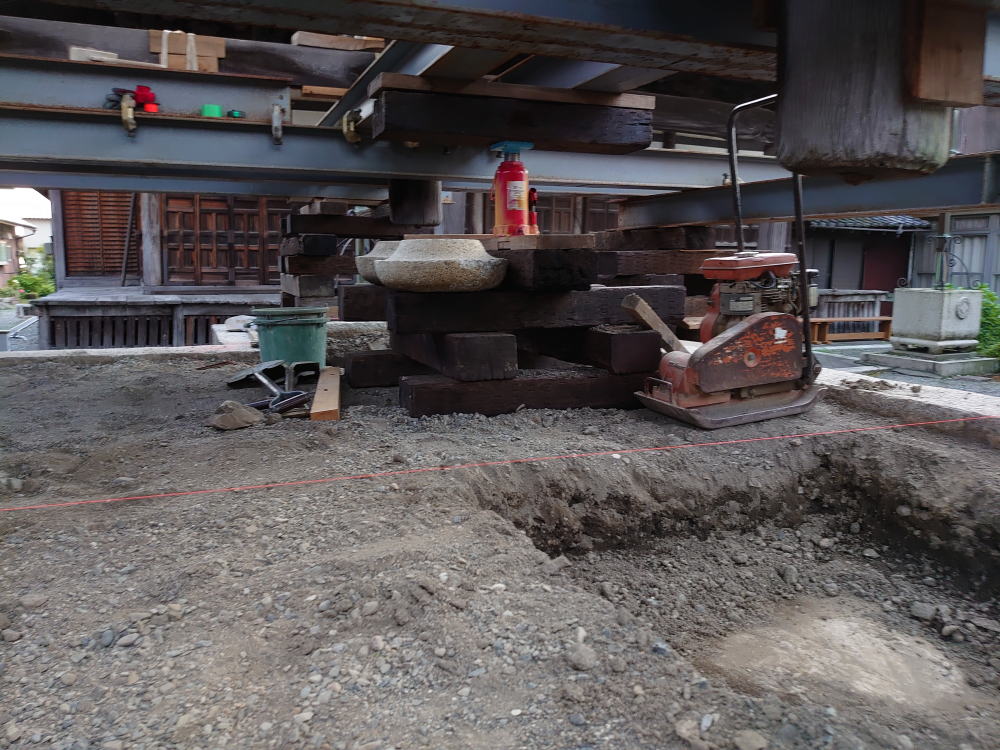

礎石を取りはずした状態

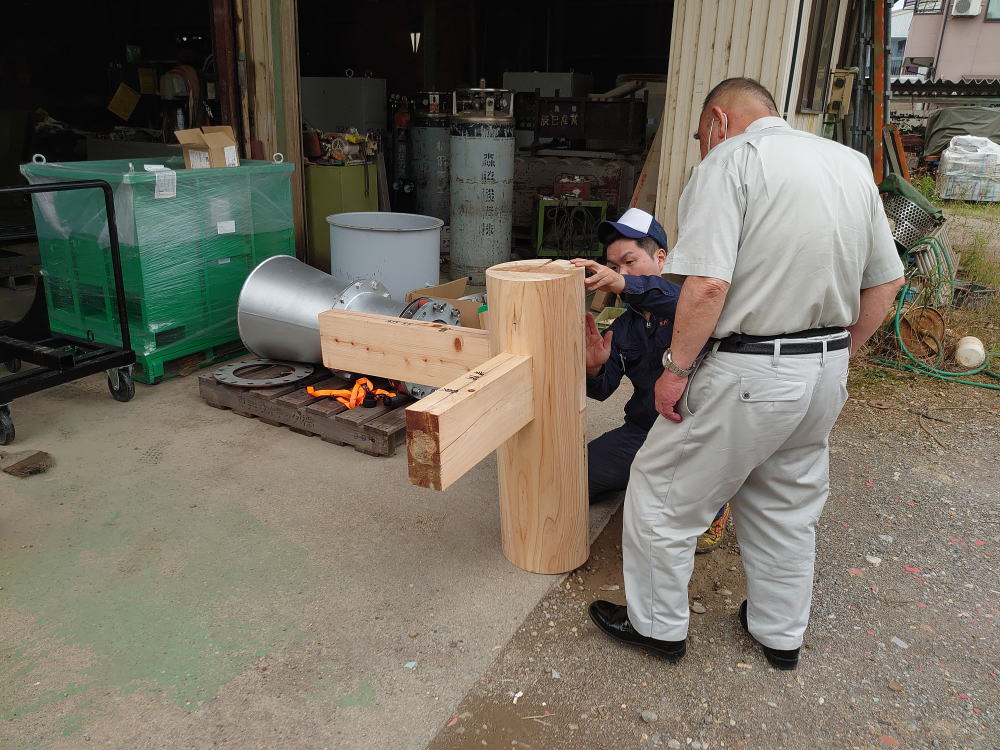

現寸模型による柱仕口補強金物の検討

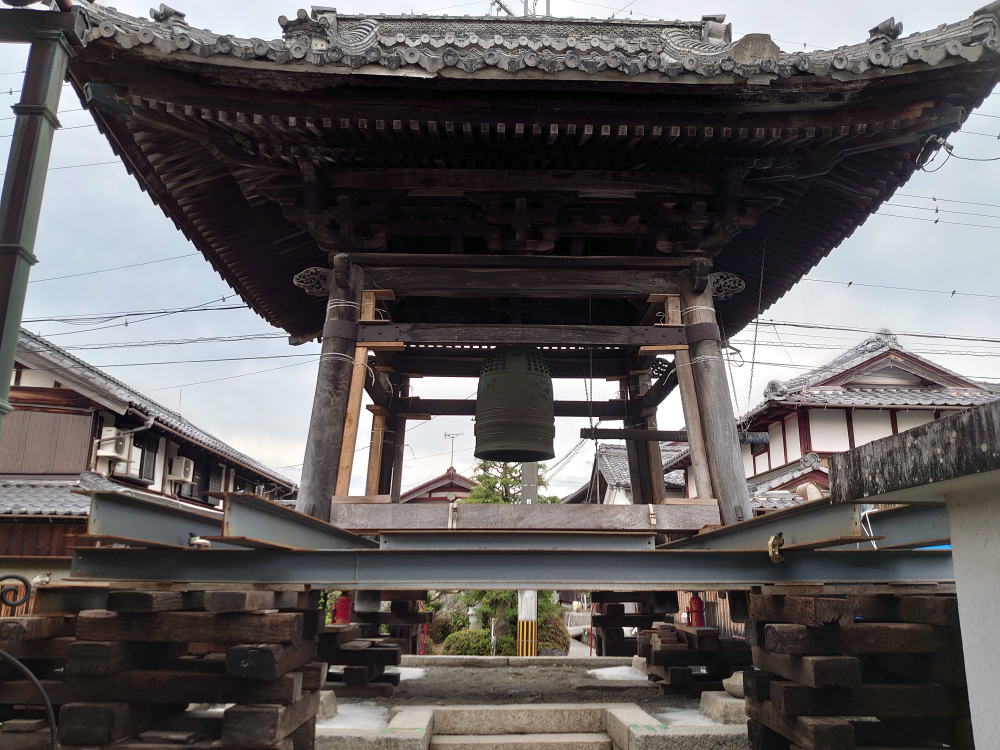

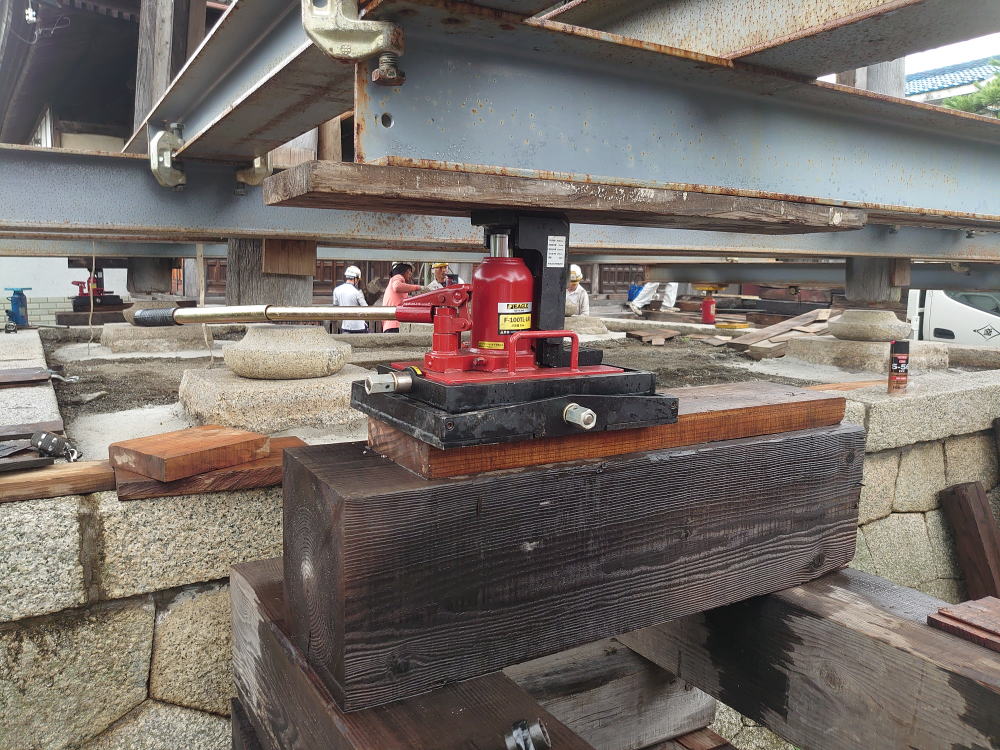

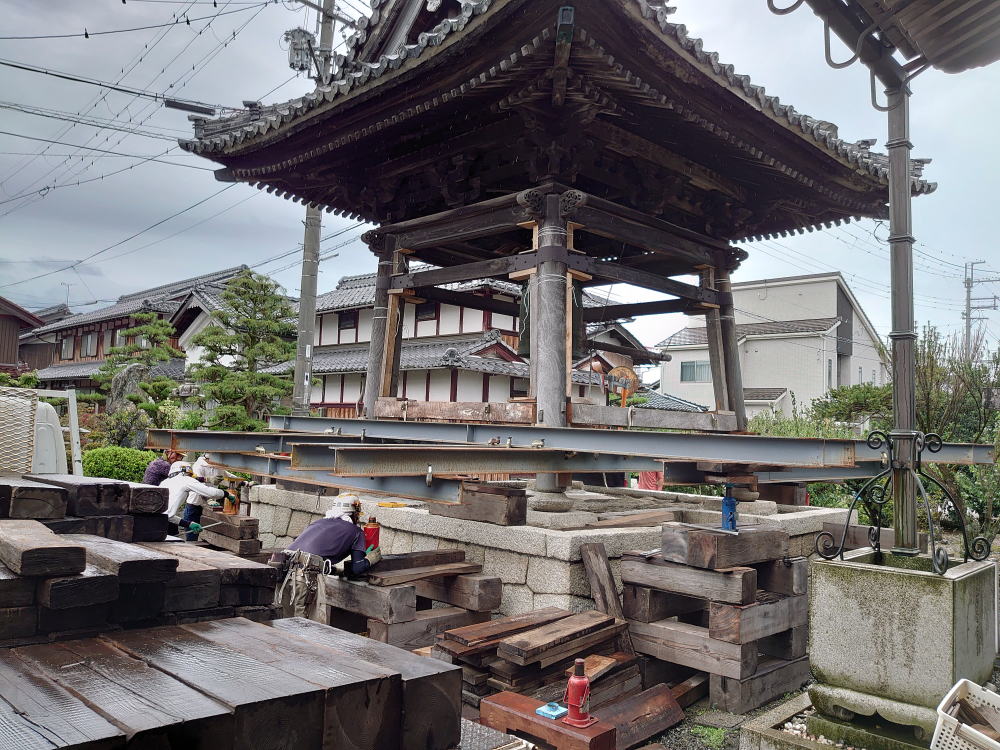

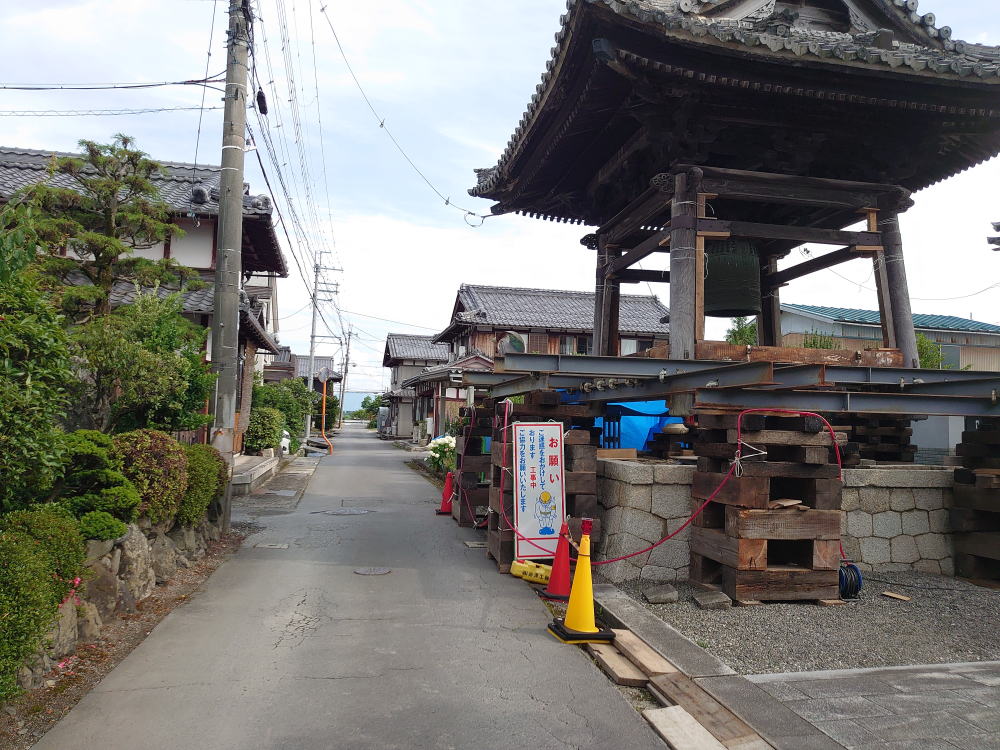

現場着手 鐘楼を持ち上げた状態

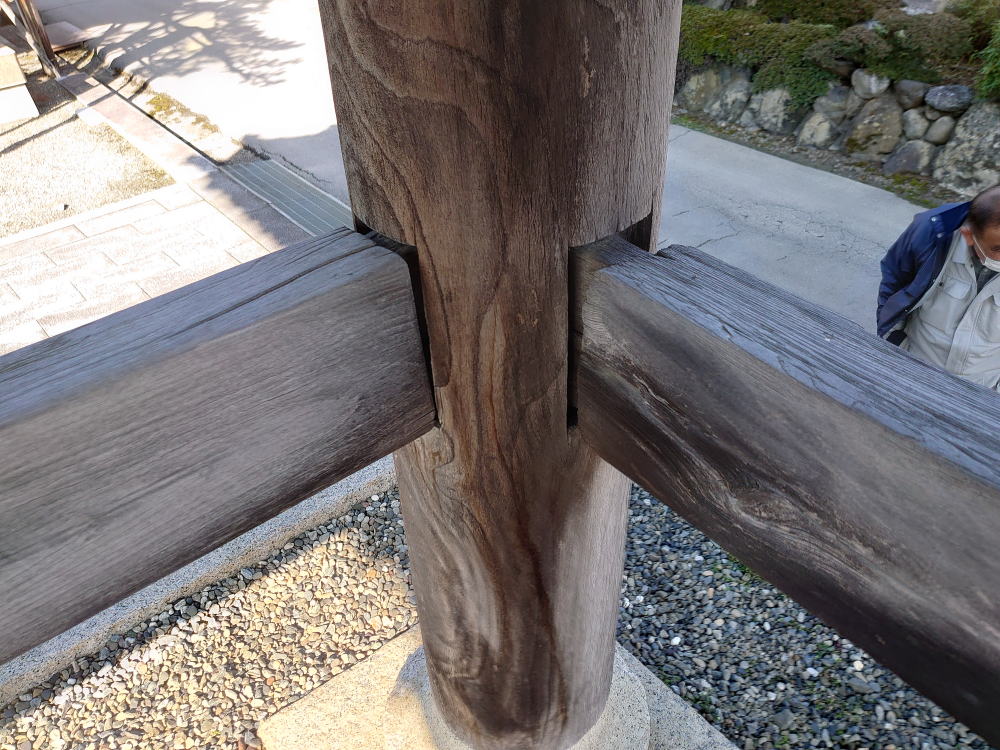

修理前現況 腰貫 柱胴突の緩み

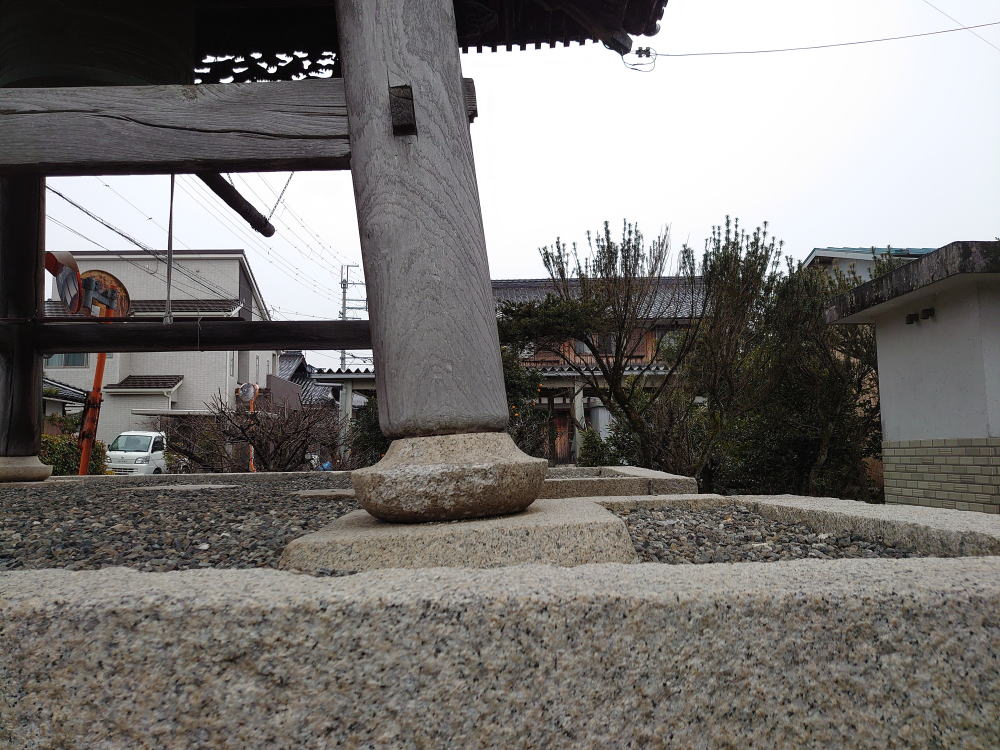

修理前現況 礎石の沈下・傾斜

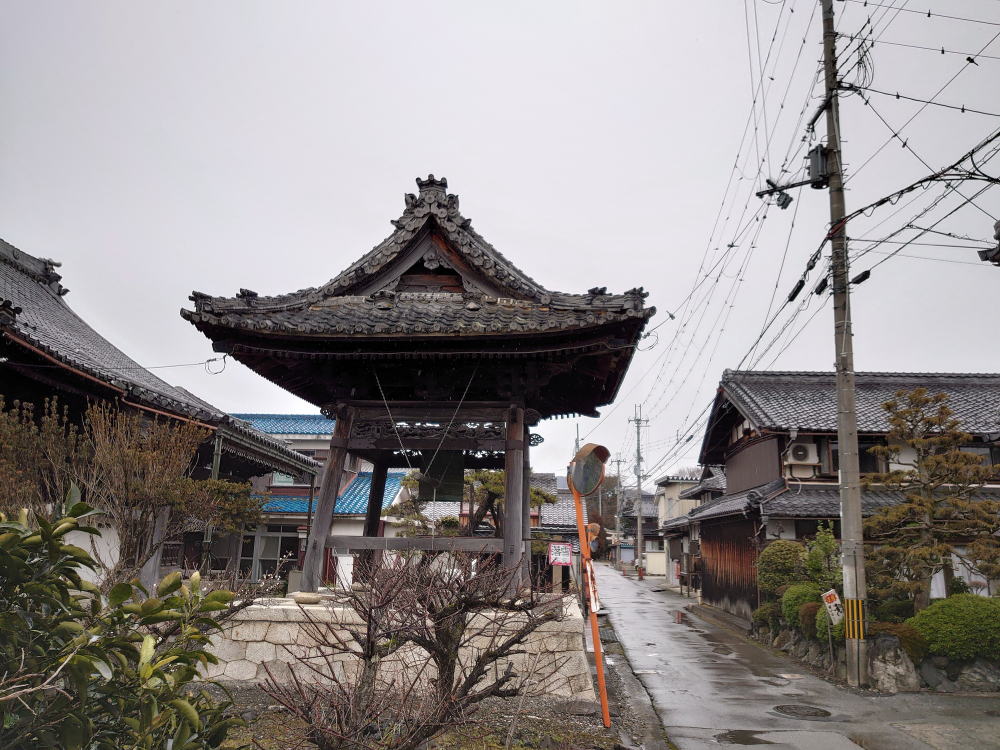

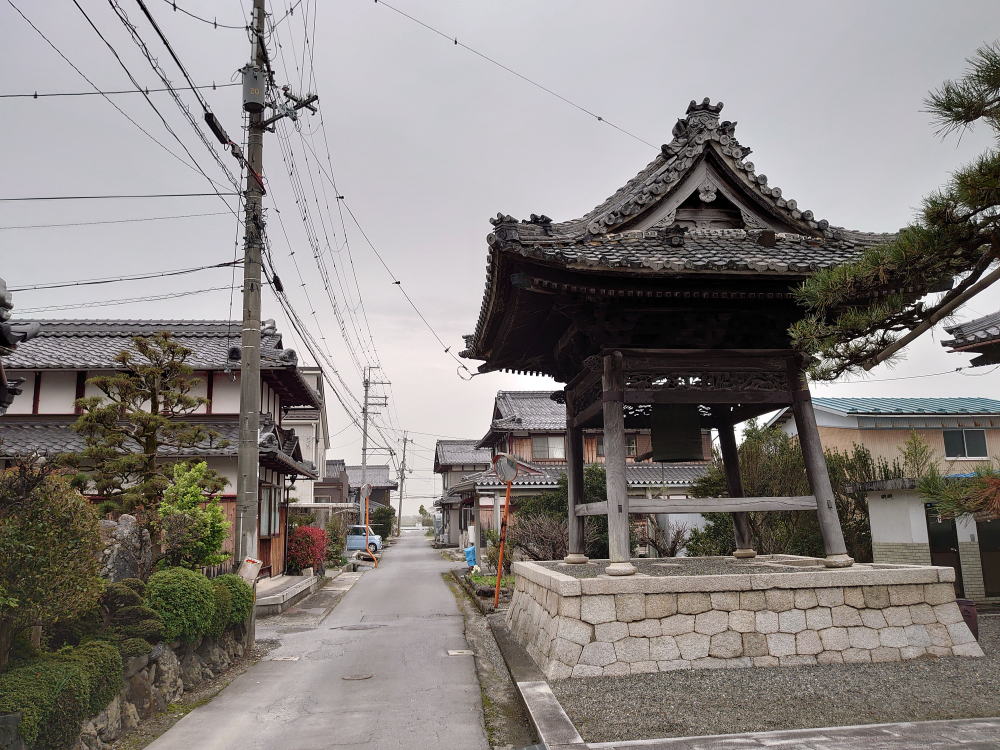

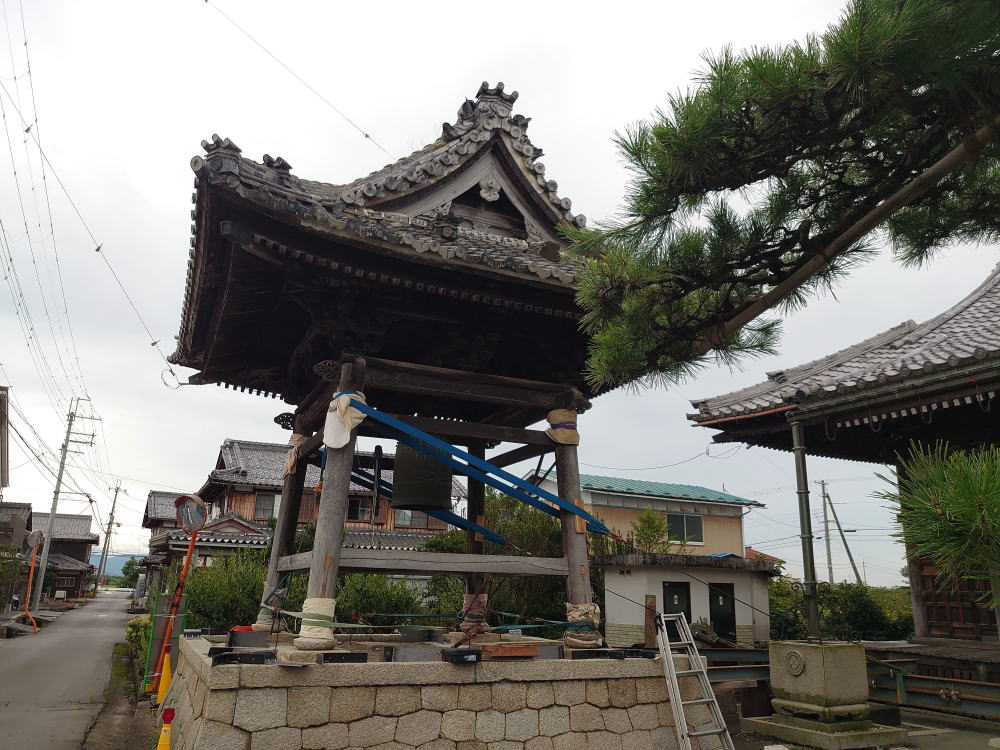

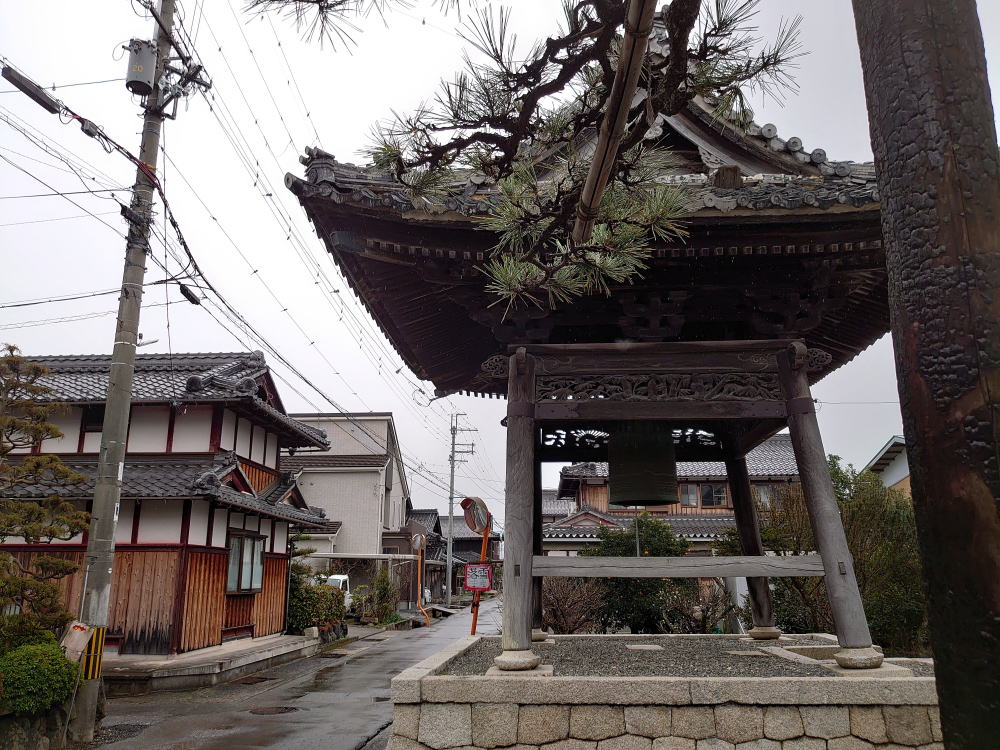

修理前現況






修理前現況






修理前現況









■ 建築概要
  建物 位置  滋賀県長浜市
  設計 施工  ㈱西澤工務店
